Тепловизионные модули

Тепловизионные модули UTM-FHD

Тепловизионные модули UTM-FHD

-Неохлаждаемый
-Разрешение 1920х1080
-Детектор VOx, 50мК
-Частота кадров 50Гц
-Объектив 23/45/90мм
-Интерфейс HDMI

Сравнить
Тепловизионные модули UTM-HD

Тепловизионные модули UTM-HD

-Неохлаждаемый
-Разрешение 1280х1024
-Детектор VOx, 40мК
-Частота кадров 25/30Гц
-Объектив от 5мм до 300мм
-Интерфейс YUV/BT1120/HDMI

Сравнить
Тепловизионные модули UTM-H

Тепловизионные модули UTM-H

-Неохлаждаемый
-Разрешение 640х512 / 1280x1024
-Детектор VOx, 35мК
-Частота кадров 25/30Гц
-Объектив от 5мм до 300мм
-Интерфейс IP(Ethernet), BNC

Сравнить
Тепловизионные модули KS UTM-E

Тепловизионные модули KS UTM-E

-Охлаждаемый
-Разрешение 640х512
-Детектор MCT, 25мК
-Частота кадров 50Гц
-Объектив 40-200 (zoom)
-Интерфейс PAL, LVDS

Сравнить
Тепловизионные модули KS UTM-F

Тепловизионные модули KS UTM-F

-Охлаждаемый
-Разрешение 640х512, 15мкм
-Детектор MCT
-Частота кадров 30 Гц
-Интерфейс RS-232, RS422 (опция)

Сравнить
Тепловизионные модули KS UTM-M

Тепловизионные модули KS UTM-M

-Охлаждаемый
-Разрешение 640×512
-Детектор MCT
-Частота кадров 30 Гц
-Объектив 80/240 мм
-Интерфейс RS232/RS422

Сравнить
Тепловизионные модули KS UTM-D

Тепловизионные модули KS UTM-D

-Охлаждаемый
-Разрешение 640×512
-Детектор MCT
-Частота кадров 30 Гц
-Объектив 30-300 мм
-Интерфейс RS232/RS422

Сравнить
Тепловизионные модули KS UTM-A

Тепловизионные модули KS UTM-A

-Охлаждаемый
-Разрешение 640×512
-Детектор MCT
-Частота кадров 50Гц
-Объектив 15 мм ~ 300 мм
-Интерфейс RS232/ RS422

Сравнить
Тепловизионные модули KS UTM-B

Тепловизионные модули KS UTM-B

-Охлаждаемый
-Разрешение 640×512
-Детектор MCT
-Частота кадров 50Гц
-Объектив 23 мм~450 мм
-Интерфейс RS232/ RS422

Сравнить
Тепловизионные модули KS UTM-I

Тепловизионные модули KS UTM-I

-Охлаждаемый
-Разрешение 640×512
-Детектор MCT
-Частота кадров 50Гц
-Объектив 35-700 мм
-Интерфейс RS232/ RS422

Сравнить
Тепловизионные модули KS UTM-P

Тепловизионные модули KS UTM-P

-Охлаждаемый
-Разрешение 640×512
-Детектор MCT
-Частота кадров 30Гц
-Объектив 86-860 мм
-Интерфейс RS232/ RS422

Сравнить
Тепловизионные модули KS UTM-R

Тепловизионные модули KS UTM-R

-Охлаждаемый
-Разрешение 640×512
-Детектор MCT
-Частота кадров 30Гц
-Объектив 110-1100 мм
-Интерфейс RS422

Сравнить
Тепловизионные модули UTM-FHD

Тепловизионные модули UTM-FHD

-Неохлаждаемый
-Разрешение 1920х1080
-Детектор VOx, 50мК
-Частота кадров 50Гц
-Объектив 23/45/90мм
-Интерфейс HDMI

Сравнить
Тепловизионные модули UTM-HD

Тепловизионные модули UTM-HD

-Неохлаждаемый
-Разрешение 1280х1024
-Детектор VOx, 40мК
-Частота кадров 25/30Гц
-Объектив от 5мм до 300мм
-Интерфейс YUV/BT1120/HDMI

Сравнить
Тепловизионные модули UTM-H

Тепловизионные модули UTM-H

-Неохлаждаемый
-Разрешение 640х512 / 1280x1024
-Детектор VOx, 35мК
-Частота кадров 25/30Гц
-Объектив от 5мм до 300мм
-Интерфейс IP(Ethernet), BNC

Сравнить
Тепловизионные модули KS UTM-E

Тепловизионные модули KS UTM-E

-Охлаждаемый
-Разрешение 640х512
-Детектор MCT, 25мК
-Частота кадров 50Гц
-Объектив 40-200 (zoom)
-Интерфейс PAL, LVDS

Сравнить
Тепловизионные модули KS UTM-F

Тепловизионные модули KS UTM-F

-Охлаждаемый
-Разрешение 640х512, 15мкм
-Детектор MCT
-Частота кадров 30 Гц
-Интерфейс RS-232, RS422 (опция)

Сравнить
Тепловизионные модули KS UTM-M

Тепловизионные модули KS UTM-M

-Охлаждаемый
-Разрешение 640×512
-Детектор MCT
-Частота кадров 30 Гц
-Объектив 80/240 мм
-Интерфейс RS232/RS422

Сравнить
Тепловизионные модули KS UTM-D

Тепловизионные модули KS UTM-D

-Охлаждаемый
-Разрешение 640×512
-Детектор MCT
-Частота кадров 30 Гц
-Объектив 30-300 мм
-Интерфейс RS232/RS422

Сравнить
Тепловизионные модули KS UTM-A

Тепловизионные модули KS UTM-A

-Охлаждаемый
-Разрешение 640×512
-Детектор MCT
-Частота кадров 50Гц
-Объектив 15 мм ~ 300 мм
-Интерфейс RS232/ RS422

Сравнить
Тепловизионные модули KS UTM-B

Тепловизионные модули KS UTM-B

-Охлаждаемый
-Разрешение 640×512
-Детектор MCT
-Частота кадров 50Гц
-Объектив 23 мм~450 мм
-Интерфейс RS232/ RS422

Сравнить
Тепловизионные модули KS UTM-I

Тепловизионные модули KS UTM-I

-Охлаждаемый
-Разрешение 640×512
-Детектор MCT
-Частота кадров 50Гц
-Объектив 35-700 мм
-Интерфейс RS232/ RS422

Сравнить
Тепловизионные модули KS UTM-P

Тепловизионные модули KS UTM-P

-Охлаждаемый
-Разрешение 640×512
-Детектор MCT
-Частота кадров 30Гц
-Объектив 86-860 мм
-Интерфейс RS232/ RS422

Сравнить
Тепловизионные модули KS UTM-R

Тепловизионные модули KS UTM-R

-Охлаждаемый
-Разрешение 640×512
-Детектор MCT
-Частота кадров 30Гц
-Объектив 110-1100 мм
-Интерфейс RS422

Сравнить

Рекомендации по выбору тепловизионных модулей

Тепловизионный модуль – это компактное устройство, тепловизор, используемый в различных оптоэлектронных наблюдательных системах. Может работать как в качестве отдельного компонента, так и встраиваемого. Благодаря ему происходит формирование чёткой картинки окружающего пространства из фиксируемого теплового (инфракрасного) излучения.

Основополагающими моментами при выборе тепловизионного модуля являются:

- характеристики детектора

- оптика

- интерфейсы

- функции

Разберем каждый из них немного подробнее.

Характеристики детектора

К основным характеристикам детектора относят разрешение матрицы, размер пикселя и чувствительность.

Разрешение матрицы

На рынке видеонаблюдения самым распространённым вариантом разрешения являются: 160х120, 384х288, 640х480, 640х512 и 1024х768 пикселей. Выбор очевиден – чем больше разрешение, тем лучше, но при этом выше стоимость. Поэтому чаще всего используют оптимальный вариант -разрешение 640х512 пикселей формата 4:3.

Размер пикселя

Наиболее распространены размеры пикселя 25, 17, 12 микрон (мкм). Здесь зависимость противоположная разрешению – чем меньше размер пикселя, тем лучше. Поэтому оптимальным выбором зачастую является 17 микрон.

Чувствительность

Это величина минимального температурного перепада, которую способен определять тепловизор. Параметр чувствительности является основным в формировании контрастности изображения.

Выражают эту характеристику в градусах Цельсия, а чаще в кельвинах (К). Также в документации от производителей тепловизоров можно увидеть параметр NETD. Диапазон значений чувствительности лежит в диапазоне от 35 до 250мК (милликельвин). При выборе детектора этот параметр очень важен. Чем меньше его значение, тем лучше. В системах KARNEEV SYSTEMS используются детекторы только с высокой чувствительностью 35 мК.

Оптика

Для получения качественного инфракрасного изображения компания KARNEEV SYSTEMS предлагает специальные светосильные объективы.

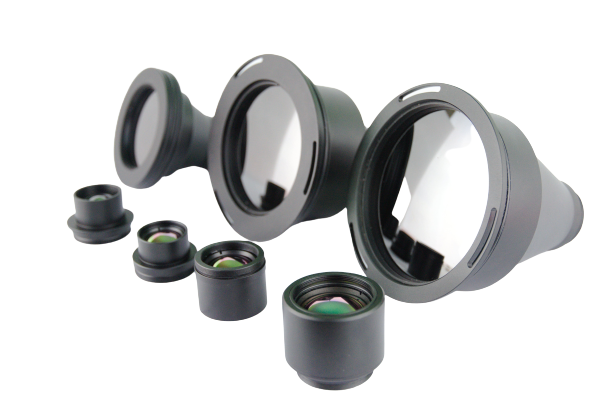

DSC_1794-removebg-preview (1).png

Основными параметрами при подборе объектива являются поле зрения и светосила. Поле зрения измеряется в градусах и определяет дальность наблюдения тепловизионного модуля. Здесь работает простой принцип – чем уже угол обзора, тем дальше мы можем увидеть. Например, используя объектив с полем зрения 5,4º (по горизонту) и 4,3º (по вертикали) можно будет увидеть человека на расстоянии 3380 метров, а объектив с полем зрения 57º (Г) х 47º (В) только на 290 метрах. Менеджеры нашей компании помогут с выбором подходящей оптики под Вашу задачу.

Интерфейсы

Тепловизионные модули KARNEEV UTM имеют цифровые интерфейсы управления и видео Ethernet с ONVIF, а также интерфейс BT656 и аналоговый видеовыход. Интерфейс Ethernet позволяет получать видео по RTSP и заходить на веб интерфейс тепловизионного модуля.

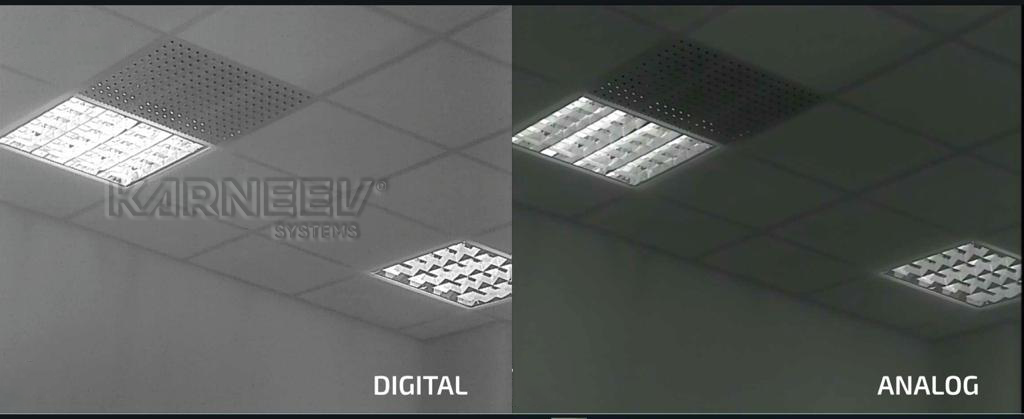

WeChat Image_20210324154533.png

Инженеры компании KARNEEV SYSTEMS разработали специальные платы для получения исходных цифровых данных прямо с микроболометрического детектора благодаря чему уменьшилось количество преобразований изображения и значительно улучшилась детализация изображения.

Функции

Тепловизионный модуль, как и любое другое устройство формирующее изображение, должно обладать функцией настройки параметров видео. Тепловизионные модули серии UTM от KARNEEV SYSTEMS не исключение. По мимо этого в модулях UTM есть функции настройки цифрового улучшения изображения(DDE), записи видео и фото на SD-карту и детектор движения в кадре.

Наша компания осуществляем поставку отдельных компонентов для существующих систем. Для наших клиентов мы проводим демонстрации оборудования, консультации и дальнейшее техническое обслуживание.
