Радиолокационные системы: принцип работы, виды и применение

Что такое радиолокационные системы?

Радиолокационные системы (РЛС) — это комплекс аппаратных и программных средств, предназначенных для обнаружения, сопровождения и идентификации объектов на значительных расстояниях. Они находят широкое применение в военной сфере, гражданской авиации, судоходстве, системах безопасности и научных исследованиях.

РЛС работают по принципу излучения электромагнитных волн, которые отражаются от объектов и возвращаются обратно, фиксируясь приемником. Анализ этих сигналов позволяет определить координаты, скорость и характеристики обнаруженного объекта.

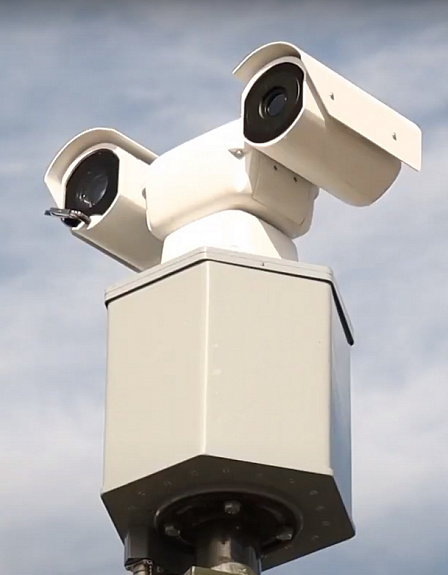

Компоненты комплекса радиолокационной системы

scale_1200 (8).png

Фото: Karneev.com

  • систему периметрального наблюдения, состоящую из камер и тепловизоров ;
  • инфракрасные и вибрационные извещатели;
  • радиолокатор;
  • рабочее операторское место.

Принципы работы радиолокационных систем (РЛС)

  1. Передатчик излучает радиоволну в определенном направлении.
  2. Волна отражается от объектов (самолетов, судов, автомобилей, природных объектов) и возвращается к приемнику.
  3. Специальные алгоритмы анализируют время задержки отраженного сигнала и его характеристики.
  4. На экране оператора отображается положение, скорость и тип обнаруженных объектов.

Радиолокационные системы сканируют площадь в определенном радиусе вокруг себя. При обнаружении движущегося объекта появляется его отметка на дисплее монитора оператора. С помощью системы периметрального наблюдения выводится изображение с обнаруженным объектом. Сканирование выполняется в режиме реального времени.

Системы работают по принципу обнаружения и последующего распознавания объектов. Оператор полностью контролирует перемещения на сканируемой территории. В частности, это значительно упрощает работу пограничных служб и групп перехвата, так как информация о перемещении объекта обновляется в реальном времени.

Виды радиолокационных систем

РЛС можно классифицировать по нескольким параметрам:

Критерий Виды РЛС
По назначению Первичные (обнаружение целей), вторичные (идентификация), обзорные (мониторинг больших территорий), специализированные (метеорологические, космические и т. д.)
По способу излучения Активные (излучают сигнал), пассивные (анализируют естественные электромагнитные излучения объектов)
По диапазону частот Дециметровые, сантиметровые, миллиметровые (чем короче длина волны, тем выше разрешающая способность)
По способу сканирования Механические (вращающаяся антенна), фазированные (без подвижных элементов)
По мобильности Стационарные, мобильные (устанавливаются на автомобилях, кораблях, самолетах), переносные (компактные портативные устройства)
Подходящие продукты
Радиолокационная станция РЛС СПАЙДЕР

- Дальность 2300м
- Точность 1м
- Время обнаружения 3с
- Сопровождение да
- Тепловизор + камера

Сравнить
Заказать
Радиолокационная станция РЛС СПАЙДЕР АНТИДРОН

- Дальность 2300м
- Точность 1м
- Время обнаружения 3с
- Сопровождение да
- Тепловизор + камера
- Время развертывания 20мин

Сравнить
Заказать
Радиолокационная станция РЛС СПАЙДЕР М

- Дальность 2000м
- Точность 1м
- Время обнаружения 3с
- Сопровождение да
- Тепловизор + камера
- Время развертывания 20мин

Сравнить
Заказать

Применение РЛС

scale_1200 (9).png

Фото: Karneev.com

Радиолокационные системы используются как компонент системы безопасности объектов различной степени защищенности. Возможна установка комплекса на территории объектов инфраструктур транспорта, пограничных пунктов, обширных незащищенных территорий со сложным ландшафтом.

Системы могут быть стационарными и мобильными. В последнем случае комплекс устанавливается на автомобиль. Это позволяет точнее вести сканирование на больших площадях.

Радиолокационные комплексы используются в различных сферах:

  1. Военное и оборонное применение
    • Воздушная и противовоздушная оборона (обнаружение самолетов, ракет).
    • Системы управления огнем (помощь в прицеливании).
    • Радиолокационная разведка (выявление движущихся объектов).
  2. Гражданская авиация и судоходство
    • Контроль воздушного движения в аэропортах.
    • Навигация кораблей и предотвращение столкновений.
    • Обнаружение айсбергов, других судов и подводных препятствий.
  3. Безопасность и охрана объектов
    • Периметральные системы безопасности (охрана границ, стратегических объектов).
    • Контроль за крупными промышленными предприятиями.
    • Охрана морских портов и акваторий.
  4. Метеорология и исследование атмосферы
    • Обнаружение грозовых фронтов и ураганов.
    • Контроль осадков и погодных условий.
    • Прогнозирование стихийных бедствий.

Преимущества и недостатки радиолокационных систем

Фото: Karneev.com

Использование радиолокационных систем предоставляет ряд преимуществ:

  • автоматическое нахождение точного местоположения угрозы в радиусе сканирования;
  • трекинг целей;
  • легкость развертывания;
  • возможность интеграции в существующие охранные системы;
  • работа вне зависимости от погодных условий и задымленности местности.

Основным недостатком радиолокационных систем является сложность в обнаружении объектов, подобравшихся слишком близко к радиолокационной системе или находящихся на границе сканируемой области. В данном случае зачастую сложно предсказать перемещения объекта.
