Антидронные системы: как устроена эшелонированная защита от БПЛА

Для защиты предприятия от беспилотников нужно своевременно обнаружить воздушную цель, оценить угрозу и организовать реагирование. Эти задачи решает антидронная система — комплекс датчиков, программного обеспечения и средств противодействия, подобранных под условия объекта.

Её эффективность определяется тем, насколько согласованно работают все компоненты. Даже дальнобойный радар или мощный подавитель не гарантирует защиту всей территории. Значение имеют типы беспилотников, рельеф, застройка, условия наблюдения и готовность службы безопасности действовать по тревоге.

Что входит в антидронную систему

Комплекс защиты от БПЛА может объединять радиопеленгаторы, радиолокационные станции, тепловизоры, видеокамеры и средства противодействия. Программное обеспечение связывает их в единую систему: сопоставляет данные, отображает цели и передаёт уведомления оператору.

Такую многосенсорную архитектуру используют и зарубежные разработчики. В подобных комплексах объединяются радиолокация, радиочастотное обнаружение и оптико-электронные средства с общей системой управления.

Почему защита от дронов должна быть эшелонированной

Эшелонированная защита сочетает несколько способов обнаружения и реагирования. Каждый канал дополняет остальные: радиопеленгатор фиксирует радиообмен, радар отслеживает воздушный объект, а оптико-электронная система помогает проверить тревогу по изображению.

Это не обязательно четыре последовательных рубежа вокруг предприятия. Датчики могут работать одновременно, а их зоны контроля — перекрываться. Состав комплекса и распределение задач определяют при проектировании.

Практический вывод из такого подхода: систему следует оценивать по способности решать задачу целиком. Отдельно обнаружить объект недостаточно, если оператор не может вовремя получить подтверждение и организовать дальнейшие действия.

Радиопеленгация: обнаружение дрона по сигналам

Радиочастотные средства обнаружения анализируют радиообмен, связанный с управлением беспилотником, телеметрией и передачей видео. В зависимости от оборудования система может определить тип сигнала, а при наличии функции пеленгации — направление на его источник.

В некоторых случаях радиоактивность удаётся заметить ещё до взлёта — при наличии распознаваемых сигналов в зоне контроля.

Однако радиопеленгация требует доступного для обнаружения радиоизлучения. Если БПЛА летит автономно без передачи данных или использует оптоволоконный канал без дополнительного радиообмена, этот способ не обеспечивает его обнаружение.

Поэтому при выборе оборудования проверяют поддерживаемые диапазоны, типы сигналов, обновление базы сигнатур и работу в радиообстановке конкретного объекта. Наличие радиочастотного детектора само по себе не означает, что комплекс обнаруживает любые беспилотники.

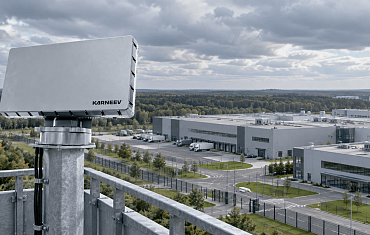

Антидронный радар: обнаружение и сопровождение воздушных целей

Радиолокационная станция обнаруживает объект по отражённому радиосигналу. Ей не требуется принимать команды управления дроном, поэтому радиолокация дополняет радиочастотное обнаружение и применяется для контроля беспилотников с автономным полётом.

При этом воздушная отметка ещё не означает, что обнаружен именно БПЛА. Для классификации целей используют характеристики движения и отражённого сигнала. Микродоплеровский анализ позволяет учитывать признаки движения винтов и помогает отличать дроны от птиц.

При сравнении РЛС следует уточнить:

• для какой цели и при каких условиях указана дальность;

• какие параметры положения цели измеряет станция, включая наличие измерения высоты;

• каковы сектор обзора и период обновления данных;

• сколько целей система сопровождает одновременно;

• как выполняется классификация и оценивается число ложных тревог;

• как радар взаимодействует с камерами и программным обеспечением комплекса.

АФАР — активная фазированная антенная решётка — характеризует конструкцию антенны, но не заменяет оценку перечисленных параметров. Для заказчика важен подтверждённый результат работы РЛС в условиях, соответствующих его задаче.

Тепловизоры и видеокамеры: проверка тревоги по изображению

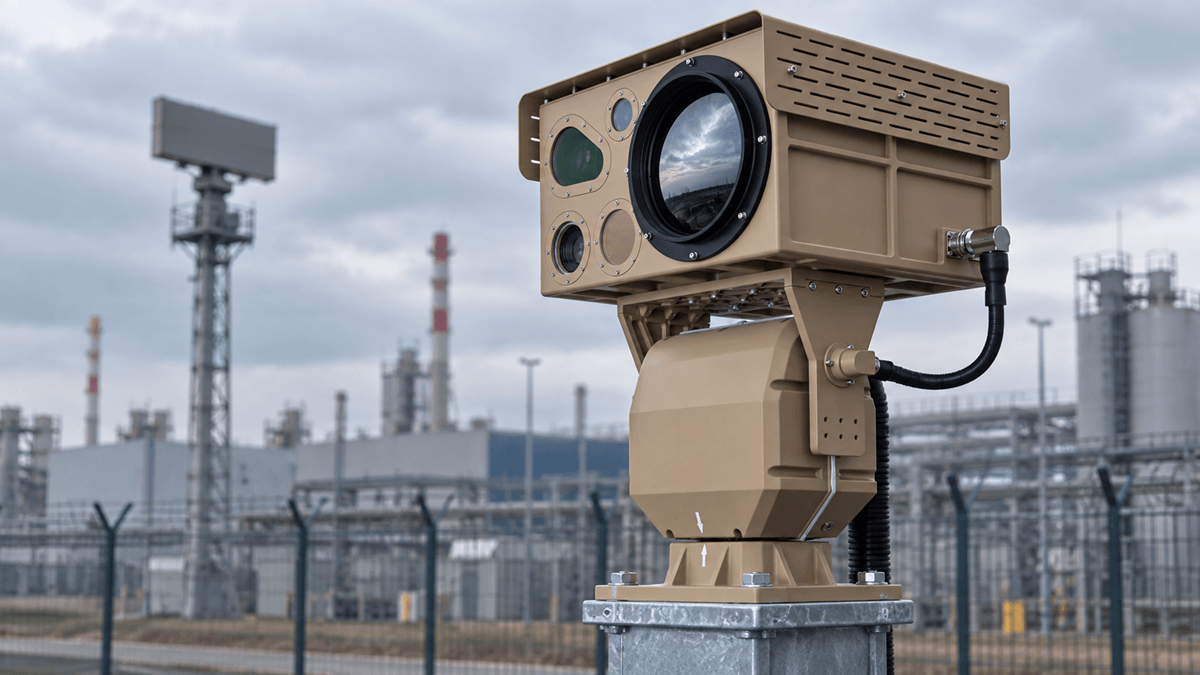

Поворотная оптико-электронная система помогает оператору рассмотреть обнаруженный объект и следить за ним. В одном устройстве могут сочетаться тепловизор, камера видимого диапазона и модуль автоматического сопровождения. При интеграции с РЛС камера получает данные для наведения в область обнаружения цели.

Тепловизионный канал работает без видимого освещения. Камера видимого диапазона дополняет его изображением, которое при достаточной освещённости и детализации помогает оценить внешний вид объекта.

Для антидронных задач используют охлаждаемые и неохлаждаемые тепловизоры. Выбор зависит от требуемой дальности, размеров цели, оптики, чувствительности и бюджета. Охлаждаемые системы позволяют строить комплексы с длиннофокусной оптикой для дальнего наблюдения, но требуют отдельной оценки стоимости и обслуживания.

Обнаружение и распознавание — разные задачи. Заметить небольшую отметку в кадре можно раньше, чем получить изображение, достаточное для определения типа объекта. Поэтому заявленная дальность обнаружения не равна дальности уверенного распознавания. [6]

Есть и погодные ограничения: плотный туман и осадки могут существенно сокращать дальность тепловизионного наблюдения. Работа в темноте не означает одинаковую эффективность при любой видимости. [7]

Программное обеспечение: согласованная работа комплекса

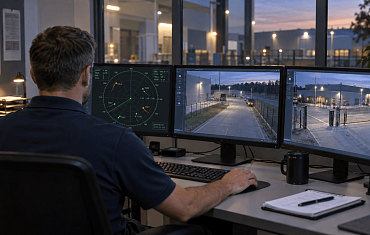

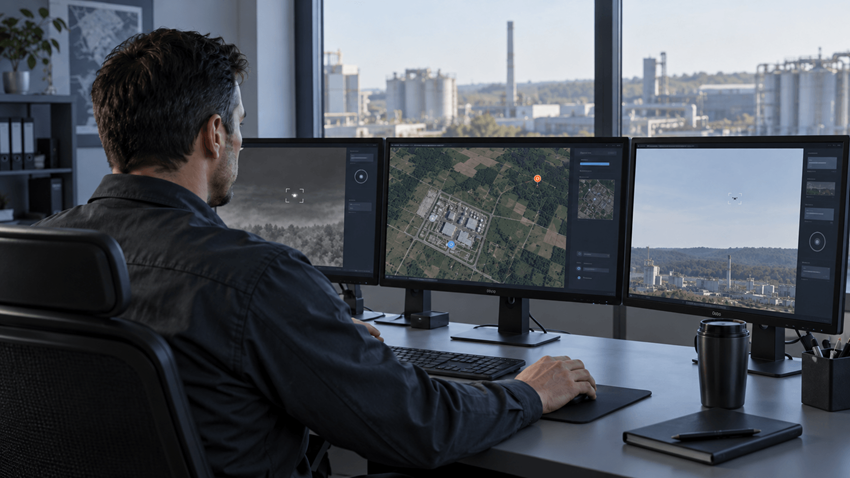

Общая платформа управления объединяет информацию от разных датчиков. Оператору нужны карта с целями и траекториями, изображение с камеры, уведомления и архив событий. Система также должна показывать состояние оборудования: отсутствие тревог и отказ датчика — разные ситуации.

При проектировании следует определить, какие события требуют внимания оператора, как сопоставляются отметки разных датчиков и что происходит при потере связи с одним из устройств. Эти требования помогают оценить комплекс ещё до закупки оборудования.

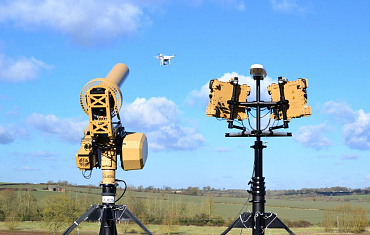

Средства противодействия: почему одного подавителя недостаточно

Радиоэлектронное подавление воздействует на определённые радиоканалы. Его результат зависит от устройства беспилотника, используемой связи и навигации. Поэтому подавитель нельзя считать универсальным средством против всех типов БПЛА.

В частности, радиопомехи не разрывают оптоволоконную линию управления. Устойчивость таких каналов к радиоподавлению отмечают и разработчики антидронных решений.

В специализированные комплексы могут включаться средства физического перехвата, в том числе дроны-перехватчики. Их необходимость и условия использования рассматривают отдельно. Для предприятия концепция защиты должна также определять порядок оповещения и действий персонала.

Как выбрать антидронную систему для объекта

Проект начинается с обследования площадки и описания угроз. Для промышленного предприятия, складского комплекса, энергетического объекта или транспортного узла требования будут различаться.

На первом этапе нужны план территории, сведения о зданиях и сооружениях, описание существующей охранной инфраструктуры и требования службы безопасности. Затем оценивают условия размещения оборудования, доступность электропитания и связи, ограничения обзора и возможности интеграции.

Особое внимание следует уделить критериям приёмки. До закупки полезно согласовать, на каких типах целей и в каких условиях будут проверять обнаружение, сопровождение и работу оператора. Это делает требования к системе измеримыми.

Почему недостаточно запроса «антидронная система на 5 км»

У комплекса нет одной универсальной дальности. Радиопеленгатор, радар, тепловизор и средства противодействия решают разные задачи, поэтому их характеристики нельзя свести к одной цифре.

Для оценки предложения нужно уточнить, о чём идёт речь: об обнаружении радиоизлучения, регистрации воздушной цели радаром, её распознавании по изображению или противодействии. Затем — проверить, для какого беспилотника и каких условий приведено значение.

Дальность отдельного устройства не равна радиусу гарантированной защиты объекта. Этот вывод следует из различий между каналами обнаружения и ограничений каждого из них.

От чего зависят стоимость и сроки внедрения

Цена антидронной системы складывается из оборудования, программного обеспечения, проектирования, монтажа, настройки и дальнейшего обслуживания. На бюджет влияют размеры и сложность территории, требования к обнаружению, количество постов наблюдения, состав оптико-электронных систем и объём интеграции.

После первичного обсуждения можно определить предварительный бюджет. Обследование и проектирование позволяют уточнить состав комплекса и стоимость внедрения. При сравнении предложений следует учитывать также обновления ПО, запасные части, обучение и техническую поддержку.

Типовой проект включает обследование, разработку концепции, проектирование, поставку, монтаж, пусконаладку и обучение персонала. Сроки зависят от состава оборудования и готовности площадки; их согласуют для конкретного проекта.

Частые вопросы об антидронных системах

Можно ли обнаружить дрон без радиосвязи?

Да, для этого применяют радиолокационные и оптико-электронные средства. Возможность обнаружения зависит от характеристик БПЛА, положения цели и условий наблюдения.

Работает ли антидронная система ночью?

Радиолокация и радиочастотное обнаружение не требуют дневного света. Тепловизор обеспечивает наблюдение без видимого освещения, но его дальность зависит от погоды и контраста цели с фоном.

Можно ли подключить комплекс к существующей системе безопасности?

Это зависит от интерфейсов оборудования и программного обеспечения. Возможности интеграции проверяют при проектировании: какие данные можно передавать, где будут отображаться тревоги и как организовать работу операторов.
