Как РЛС помогает обнаруживать БПЛА до входа в зону риска

Как РЛС обнаруживает БПЛА до входа в критическую зону

РЛС для обнаружения БПЛА контролирует заданное воздушное пространство, принимает отражённый от цели радиосигнал и определяет её положение. По повторным наблюдениям система строит траекторию и передаёт данные для проверки тревоги. При подходящем размещении и условиях обнаружения это даёт время для оценки цели до её приближения к критическому участку.

Зону риска задают с учётом людей, оборудования и процессов. Она не обязательно совпадает с ограждением. Персонал должен успеть проверить тревогу и выполнить предусмотренные действия.

По каким признакам радар видит дрон

Активный радар излучает сигнал и принимает часть энергии, рассеянной корпусом и элементами аппарата. Радиолокационная заметность зависит от размеров, формы, материалов и положения дрона относительно станции. Для неё используют характеристику ЭПР — эффективную площадь рассеяния.

Обнаружение БПЛА радаром начинается с выделения отражений на фоне шумов и окружающих объектов. Обработка оценивает дальность, направление и признаки движения. Доплеровские измерения показывают составляющую скорости вдоль направления на станцию; полную картину движения уточняют по последовательности наблюдений.

Вращение винтов может создавать дополнительные микродоплеровские признаки. Вместе с траекторией они помогают алгоритму различать типы целей. Однако наличие такого анализа и качество классификации зависят от конкретного изделия. Нельзя считать любую небольшую движущуюся отметку доказанным дроном или обещать безошибочное отличие от птицы.

Обнаружение и подтверждение цели решают разные задачи

Первичная отметка сообщает о возможном объекте. При сопровождении программа связывает наблюдения, присваивает цели идентификатор и строит трек. Классификация оценивает вероятный тип объекта. Визуальное подтверждение добавляет изображение с камеры или тепловизора, по которому оператор проверяет доступные признаки.

Этапы могут выполняться параллельно: радар продолжает сопровождение, пока оптика ищет цель. Если изображения пока недостаточно, статус должен оставаться неопределённым. Нельзя автоматически приравнивать подпись алгоритма «БПЛА» к подтверждённой модели аппарата, его принадлежности или намерениям.

Реагирование выполняют отдельно, по регламенту объекта. Обнаружение не означает нейтрализацию угрозы. Ответственность за проверку тревоги и дальнейшие действия заранее распределяют между сотрудниками.

Какие данные РЛС передаёт оператору

Обнаружение БПЛА с помощью РЛС позволяет получить дальность и азимут, а после привязки станции — положение цели на карте. У трёхкоординатных систем могут быть доступны угол места и оценка высоты. Эти возможности нужно проверять в документации: двухкоординатная модель не обязана выдавать высоту полёта.

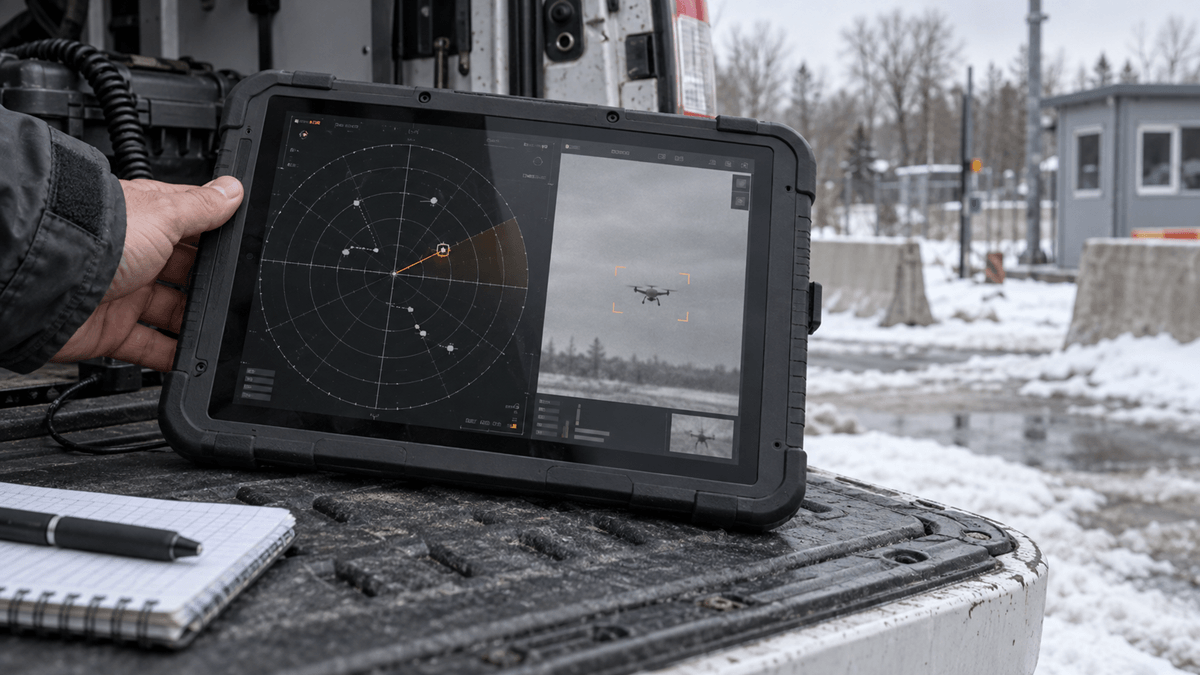

При сопровождении отображаются направление, оценка скорости, история движения и время обновления данных. Если станция передаёт качество трека и предполагаемый класс, их также выводят на экран. Прогноз положения должен отличаться от свежего измерения.

ПО сопоставляет движение с зонами контроля, формирует события и передаёт целеуказание оптике. Оператору не приходится искать маленький объект по всему небу: камера получает направление для проверки. Для этого нужны совместимые интерфейсы, согласованное время и точная взаимная привязка датчиков.

Запас предупреждения оценивают по всей цепочке: получение устойчивого трека, передача тревоги, наведение оптики, проверка и действия персонала. Изолированная отметка на предельной дальности не подтверждает готовность комплекса. В испытаниях фиксируют, когда появилась информация, достаточная для принятия решения.

От чего зависит дальность обнаружения БПЛА

Дальность подтверждают для заданного типа цели и условий наблюдения. Результат для крупного аппарата нельзя переносить на компактный квадрокоптер. Значение имеют конструкция и ЭПР, высота, скорость и направление полёта, ракурс, а также способность обработки выделить отражение на местном фоне.

Рельеф, здания и растительность влияют на обзор, окружающие поверхности создают дополнительные отражения. Поэтому при проектировании учитывают сектор и вертикальную область контроля, место и высоту установки. Наземный охранный радар не становится средством контроля воздушного пространства только из-за большой заявленной дальности.

Радар работает в темноте, однако осадки могут ослаблять сигнал и создавать помеховый фон. Электромагнитную обстановку и совместимость станций оценивают для выбранной конфигурации.

В предложении поставщика должны быть указаны условия заявленной дальности и критерий результата: обнаружение, устойчивое сопровождение или классификация. Отдельно проверяют обновление координат, число одновременно сопровождаемых целей и ложные тревоги. Итог подтверждают испытаниями на объекте, а не только демонстрацией одного удачного пролёта.

Почему РЛС объединяют с другими средствами обнаружения

РЛС для обнаружения БПЛА входит в эшелонированную систему вместе с радиочастотным контролем, оптикой и общим ПО. Каналы используют разные физические признаки. Их совместная работа даёт больше оснований для оценки цели, но требует согласования данных и правил подтверждения.

Сравнение каналов обнаружения

Радар обнаруживает отражение своего сигнала и не требует приёма команд управления дроном. Радиочастотный канал дополняет его информацией о радиообмене, а оптика — изображением. Ни один из каналов не гарантирует подтверждение любой цели во всех условиях.

Схема контура: РЛС → программная обработка → отметка и траектория → наведение камеры или тепловизора → подтверждение оператором.

Исчезновение отметки должно отличаться от подтверждённого выхода цели из зоны. Эти статусы сохраняют в журнале для разбора события.

Что учесть при проектировании радиолокационного контура

Для обследования подготовьте следующие данные:

• План объекта, границы зон риска и критические участки.

• Требуемое время предупреждения и последовательность действий персонала.

• Ожидаемые типы целей, диапазоны высот и характер движения.

• Рельеф, застройку, растительность и возможные места установки.

• Требования к обзору и согласованию зон контроля нескольких датчиков.

• Существующие камеры, ПО, каналы связи, питание и резервирование.

• Рабочие места операторов, порядок подтверждения тревог и журналирования.

Чек-лист не заменяет обследование. До приёмки согласуйте сценарии испытаний и критерии результата: устойчивость сопровождения, время проверки, пропуски и ложные тревоги. Проверяйте также сохранение событий и поведение комплекса при потере связи между его компонентами.

Место РЛС в защите объекта

Радар должен дать информацию достаточно рано, чтобы её успели использовать. Для выбора состава комплекса передайте специалистам KARNEEV SYSTEMS план территории, описание возможных угроз и требуемое время предупреждения.
