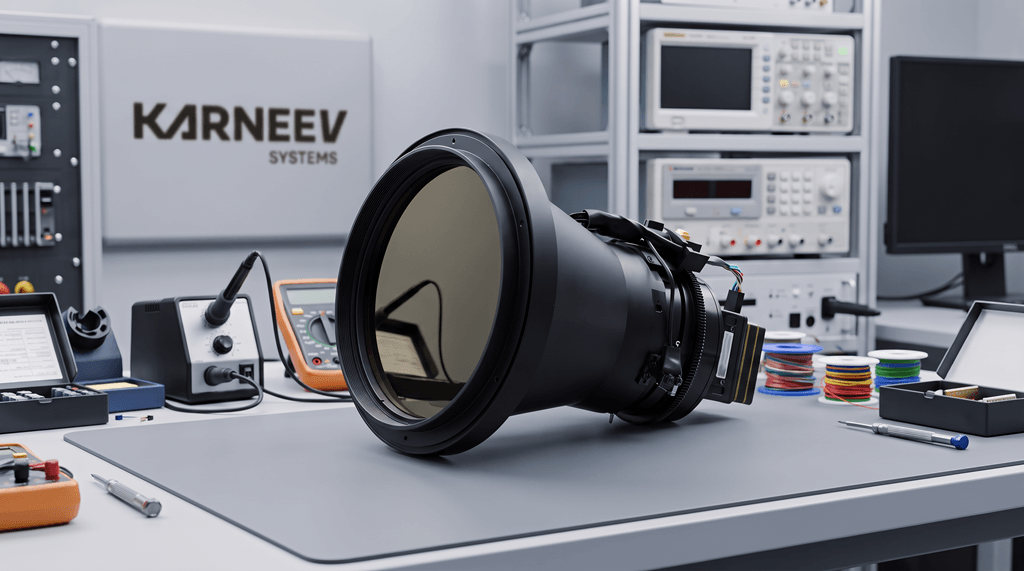

Атермальные объективы для тепловизоров

Уличный тепловизор может давать резкое изображение утром и терять мелкие детали после прогрева корпуса на солнце. Причина не обязательно в матрице или настройках: при изменении температуры смещается фокус оптической системы. Атермальный объектив помогает сохранить качество изображения в таких условиях.

Атермализация нужна камерам, которые работают на морозе, нагреваются при длительном включении или регулярно переходят из одной температурной среды в другую. Разберём, как устроена компенсация, где она полезна и какие параметры стоит проверять при выборе объектива.

Что означает атермальность объектива

Атермальный, или атермализованный, объектив рассчитан на сохранение заданного качества изображения при изменении температуры в установленном диапазоне. В пассивном исполнении температурная компенсация происходит без команды оператора и без электропривода, который корректирует фокус именно из-за нагрева или охлаждения.

Термин не означает, что линзы не нагреваются или вообще не меняют свои свойства. Изменения происходят, но конструкция уменьшает их итоговое влияние на изображение. Остаточная расфокусировка должна укладываться в допуск конкретной системы.

При этом важно различать температуру окружающей среды и температуру наблюдаемого объекта. Способность объектива сохранять фокус на холоде не определяет, до какой температуры тепловизор может измерять нагретую деталь или расплав.

Почему тепловизор теряет фокус при изменении температуры

Температура влияет сразу на несколько элементов оптического тракта. Меняется показатель преломления материала линз — эту зависимость описывает коэффициент dn/dT. Расширяются сами линзы, изменяются их размеры и кривизна поверхностей. Одновременно деформируются оправа и крепления, меняется расстояние до чувствительной площадки детектора.

В результате плоскость наилучшего изображения может перестать совпадать с плоскостью матрицы. Контуры становятся мягче, мелкие детали сливаются, снижается контраст изображения. Увеличение резкости программным фильтром не равно восстановлению исходного оптического качества.

Для инфракрасной оптики температурные эффекты особенно существенны. Например, у германия показатель преломления заметно зависит от температуры. Однако выбирать материал только по этому свойству нельзя: в расчёте участвуют спектральное пропускание, геометрия линз, механика и требования к изображению.

Халькогенидные стёкла определённых составов могут упростить температурную компенсацию. Но наличие такого стекла ещё не делает любой объектив атермальным: проверять нужно собранную оптическую систему. Германий также применим в атермализованных конструкциях при соответствующем расчёте и компенсации.

Как работает атермализация

Пассивная оптическая компенсация

Конструктор подбирает материалы, оптическую силу и форму элементов так, чтобы их температурные изменения взаимно компенсировались. При этом нужно сохранить коррекцию аберраций во всём рабочем спектральном диапазоне. На практике оптический расчёт согласуют с материалами оправы и положением детектора.

Преимущество такого подхода — отсутствие отдельного привода температурной подстройки. Однако цена, число линз и габариты зависят от сложности задачи: пассивная схема не обязательно будет самой дешёвой.

Пассивная механическая компенсация

Тепловое расширение деталей используют для рассчитанного изменения положения линзы, группы линз или всего объектива относительно матрицы. Элементы из материалов с разными коэффициентами расширения создают необходимое перемещение при нагреве и охлаждении.

Поэтому выражение «без движущихся частей» подходит не ко всем пассивным атермальным объективам. Электромотор может отсутствовать, а положение элементов всё равно изменяться за счёт конструкции термокомпенсатора. Такие решения разрабатывают в том числе для тепловизионных объективов с переключаемым фокусным расстоянием.

Активная компенсация

В активной системе температурные датчики и контроллер управляют механизмом фокусировки. Положение корректирующей группы задают по расчётной или измеренной температурной зависимости; возможны схемы с обратной связью. Для работы нужны питание, привод и алгоритм управления.

Активную компенсацию можно сочетать с пассивными решениями. Она полезна, когда одной оптической и механической компенсации недостаточно для выполнения требований во всех режимах.

Чем атермализация отличается от автофокуса

Автофокус настраивает резкость для наблюдаемой сцены, например по контрасту изображения. Температурная компенсация устраняет уход фокуса, связанный с изменением температуры системы. Эти функции могут работать совместно.

Атермальный объектив не обязан быть резким на любой дистанции. При переходе от удалённого объекта к близкому может потребоваться фокусировка. Не исчезает и необходимость первоначальной настройки при сборке камеры: положение объектива относительно детектора должно соответствовать расчёту.

Фиксированный фокус тоже не является доказательством атермальности. Он описывает отсутствие штатной регулировки, а температурную стабильность нужно подтверждать отдельно.

Для зум-объектива задача сложнее: оптические группы перемещаются, и условия компенсации меняются вместе с фокусным расстоянием. Поэтому температурное качество проверяют в предусмотренных положениях зума, а не только в широком поле зрения. Атермализация применяется и в современных MWIR-зум-системах для компактных наблюдательных платформ.

Где применяют атермальные объективы

Охрана периметра и уличное наблюдение

Камера на мачте работает при суточных и сезонных перепадах температуры. Стабильный фокус помогает сохранять детализацию без регулярной ручной подстройки. Для видеоаналитики это полезно тем, что качество входного изображения меньше зависит от температурного ухода оптики. Результат всё равно зависит от размеров цели, контраста, погоды и возможностей алгоритма.

Мобильные системы и беспилотные платформы

В компактной полезной нагрузке ограничены масса, габариты и энергопотребление. Пассивная компенсация позволяет обходиться без отдельного активного механизма температурной фокусировки, если этого достаточно по расчёту. Атермализованные оптические схемы применяют в переносных тепловизорах и малогабаритных подвесах.

Морское наблюдение

На открытой палубе меняются температура воздуха и нагрев корпуса солнцем. Здесь температурную стабильность фокуса оценивают наряду с герметичностью, стойкостью к соли и стабилизацией изображения при качке. Атермализация решает только оптическую часть этой задачи: она не заменяет защитное исполнение и гиростабилизацию.

Промышленный контроль и термография

У стационарной камеры может постепенно нагреваться корпус из-за электроники или близкого оборудования. Сохранение фокуса помогает наблюдать небольшие дефекты и локальные зоны нагрева. Для измерений это существенно: неверная фокусировка способна влиять на показания температуры.

Но атермальность сама по себе не задаёт точность измерения в градусах. Радиометрической системе также нужны калибровка, температурная компенсация сигнала, правильные настройки излучательной способности и достаточный размер измеряемого участка в изображении.

Перечисленные сценарии показывают, когда стоит включить температурную стабильность в техническое задание. Необходимость конкретного способа компенсации определяют по условиям проекта.

Какие ограничения нужно учитывать

Рабочий диапазон камеры и диапазон атермализации объектива могут различаться. Устройство может оставаться работоспособным при определённой температуре, но уже не обеспечивать требуемую резкость. Надпись «athermal» без критерия качества и условий проверки недостаточна для выбора.

Важен и режим изменения температуры. Результат после выдержки в климатической камере не следует автоматически переносить на быстрый выход из тёплого помещения на мороз. Во время перехода линзы, оправа и корпус могут иметь разные температуры. Для ответственных применений такой режим нужно отдельно включать в испытания.

Атермализация не устраняет загрязнение, конденсат, обледенение или ослабление излучения в атмосфере. Не заменяет она и коррекцию неоднородности матрицы — NUC. Эта процедура компенсирует различия отклика элементов детектора и другие неоднородности изображения, тогда как температурная фокусировка относится к оптическому тракту.

Как выбрать объектив и подтвердить его характеристики

Начать стоит с задачи: какие детали нужно различать, на какой дистанции и при каких температурах будет работать камера. Затем согласовать объектив с детектором и конструкцией изделия.

• Спектральный диапазон. Оптика, покрытия и окна должны соответствовать рабочему диапазону приёмника. Атермализация применяется как в LWIR-, так и в MWIR-системах.

• Матрица. Укажите формат, шаг пикселя и активную область. Объектив должен обеспечивать необходимое поле и качество изображения для этого детектора.

• Оптика. Зафиксируйте фокусное расстояние, диафрагменное число, дистанцию фокусировки и допустимое изменение качества по краям кадра.

• Механика. Согласуйте рабочий отрезок, базовые поверхности крепления, материалы корпуса и тепловой режим. Замена оправы или крепления может изменить результат компенсации.

• Температура. Разделите условия хранения, работы и сохранения заданного качества изображения. Опишите прогрев электроники и быстрые температурные переходы.

• Подтверждение. Запросите расчётные и измеренные характеристики при нескольких температурах, включая крайние значения. Уточните, выполнялась ли перефокусировка между измерениями.

Качество оптики удобно оценивать по MTF — модуляционной передаточной функции. Она показывает, насколько система сохраняет контраст деталей разных размеров. Для приёмки следует задать пространственную частоту, минимально допустимое значение MTF и точки поля, в которых его проверяют. Один график при комнатной температуре не подтверждает атермальность.

Практический план проверки — снять характеристики после первоначальной настройки фокуса, затем повторить измерения на холоде и при нагреве в согласованных условиях. Для пассивной компенсации между этапами не подстраивают фокус; для активной отдельно фиксируют работу алгоритма. Проверку желательно проводить в штатном креплении и с тепловизионным модулем, для которого предназначен объектив.

Что указать в запросе на подбор

Для подбора атермального объектива подготовьте данные о матрице, спектральном диапазоне, поле зрения, дистанциях и температурных режимах. Добавьте чертёж посадочного места и требования к качеству изображения. Это позволит сравнивать решения по проверяемым параметрам, а не только по слову «атермальный» в каталоге.

Специалистам KARNEEV можно направить эти требования вместе с описанием задачи наблюдения или измерения. Объектив следует подбирать как часть всей камеры: его температурная стабильность должна сохраняться после установки в готовое изделие.
