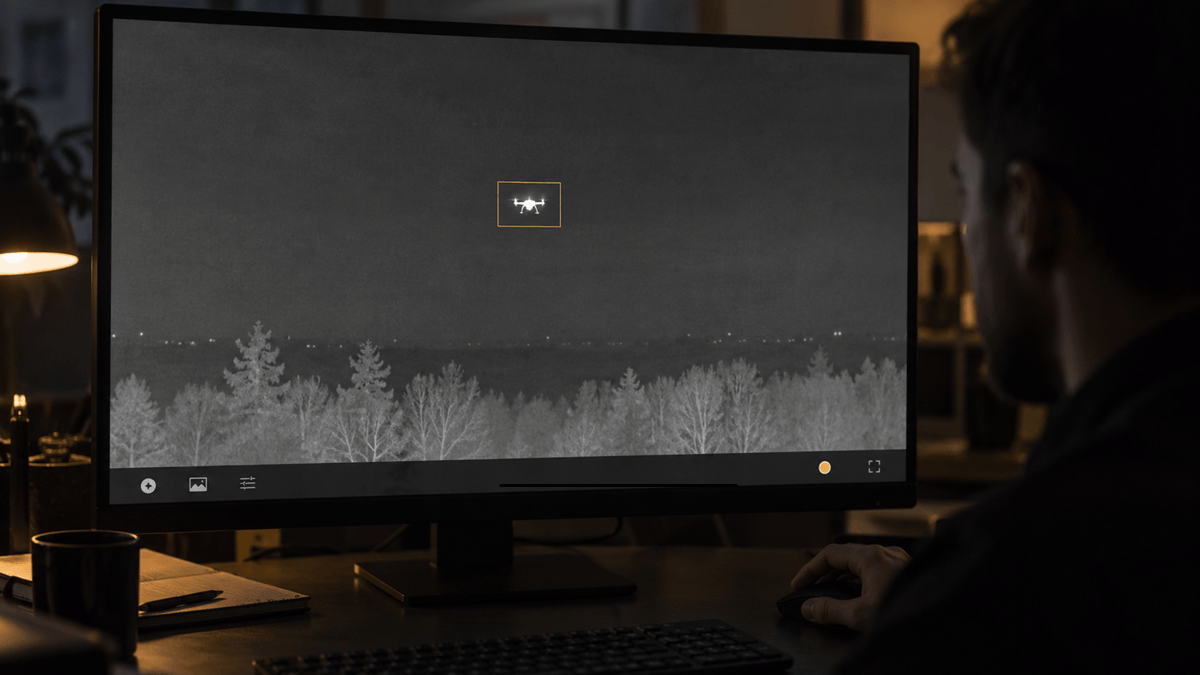

Как обнаруживают БПЛА до того, как его увидит оператор

Как обнаружить БПЛА до визуального контакта

Обнаружение БПЛА начинается с регистрации признаков, которые человек ещё не замечает: отражённого радиосигнала, радиообмена, небольшого объекта на видео или теплового контраста. Датчики передают данные программе, а она выделяет возможную цель и привлекает внимание оператора.

Раннее предупреждение обеспечивают радары, радиочастотные приёмники, камеры и тепловизоры; в подходящих условиях их дополняет акустика. Каждый канал фиксирует свой признак. Первая тревога сообщает о необходимости проверки, но ещё не доказывает, что перед объектом именно опасный дрон.

Чем различаются обнаружение и распознавание

Обнаружить — значит зарегистрировать возможную цель. Распознать — определить её тип с достаточной уверенностью, например отличить беспилотник от птицы. Установление модели, принадлежности или полезной нагрузки требует дополнительных данных и не следует автоматически из отметки на экране.

Сопровождение связывает повторные наблюдения с одним объектом и показывает изменение его положения. При этом не каждый датчик сразу выдаёт координаты: направление на источник и точка на карте — разные результаты. Возможности локализации зависят от состава оборудования и обработки.

Программная аналитика предлагает оценку, оператор проверяет доступные сведения и действует по регламенту. Реагирование остаётся отдельной задачей: обнаружение дронов само по себе не останавливает полёт и не устраняет угрозу. В интерфейсе должны различаться первичная тревога, подтверждённая цель и потеря сопровождения.

Какими средствами обнаруживают дроны

Радиолокационное обнаружение

Активная РЛС излучает радиосигнал и принимает отражение от аппарата. Обработка выделяет цель на фоне других отражений, оценивает дальность и направление; повторные измерения позволяют сопровождать движение. Измерение высоты предусмотрено не у каждой станции. Радар работает без освещения, но результат зависит от заметности цели, обзора и фоновой обстановки.

Радиочастотный контроль

Пассивный приёмник анализирует доступные сигналы управления и передачи данных. По их признакам система может оценить тип радиообмена; пеленгация даёт направление на источник. Определение координат требует соответствующей конфигурации. Возможности ограничены принимаемыми сигналами и поддерживаемыми способами анализа: наличие любого радиоизлучения не доказывает присутствие БПЛА.

Оптические и тепловизионные камеры

Видеокамера формирует изображение в видимом диапазоне, а аналитика может заметить небольшую движущуюся цель раньше человека. Для распознавания нужны достаточный размер объекта в кадре, контраст и подходящая выдержка. Большое увеличение сужает поле зрения и усложняет самостоятельный поиск.

Тепловизор регистрирует инфракрасное излучение и позволяет наблюдать без видимого освещения. Различимость зависит от теплового контраста с фоном, оптики и атмосферы. Обе камеры могут участвовать в поиске и подтверждении цели. Само наличие изображения не означает точного измерения дальности до неё.

Акустические средства

Микрофоны регистрируют характерный звук двигателей и винтов. Алгоритм сравнивает признаки с известными образцами; микрофонная решётка может оценивать направление. Метод не зависит от освещения, но чувствителен к ветру, производственному шуму и другим источникам звука. Его применимость проверяют в реальной звуковой обстановке объекта.

Как устроена комплексная система обнаружения дронов

Данные датчиков поступают в общее ПО. Оно сопоставляет время, положение и признаки наблюдений, чтобы связать сообщения об одном объекте. Несколько независимых подтверждений помогают уточнить оценку и уменьшить число ложных тревог, однако эффект зависит от качества интеграции. Простое подключение датчиков к одной сети этого не обеспечивает.

Например, радар формирует трек, радиочастотный канал добавляет сведения о радиообмене, а поворотная оптика получает направление для проверки. Последовательность не обязательна: первой может сработать видеоаналитика. Состав комплекса определяют по задачам объекта.

Схема системы: датчики → сопоставление данных в ПО → отметка и сопровождение → наведение оптики и проверка оператором → событие в журнале и действия по регламенту.

На рабочем месте нужны карта, изображение, источник тревоги и время обновления. Сохраняют историю трека, видео и действия персонала. Если камера пока не подтверждает цель, программа должна показать неопределённость, продолжая доступное наблюдение. Решение о тревоге нельзя молча подменять отсутствием изображения.

От чего зависят дальность и точность обнаружения

Размер, форма и материалы аппарата влияют на радиолокационное отражение, а его размер в кадре и контраст — на возможности камер. Для тепловизора важна разница излучения цели и фона. Радиочастотный и акустический каналы зависят от доступного сигнала и помех. Единой дальности для всех способов и типов дронов нет.

Учитывают высоту и скорость полёта, рельеф, здания, растительность и фон наблюдения. Осадки и туман по-разному влияют на радиоволны и изображение; температура меняет тепловой контраст. Размещение датчиков и согласование зон обзора определяют реальное покрытие. Паспортное значение без условий измерения не описывает готовый комплекс.

Дальность первой отметки, устойчивого сопровождения и распознавания обычно различается. В предложении поставщика нужно уточнять тип цели и критерий результата. Точность координат также нельзя заменять дальностью: объект может быть обнаружен, но данных окажется недостаточно для уверенного наведения узкоугольной камеры.

Для охраны важен запас времени на проверку и действия персонала. На испытаниях оценивают всю цепочку, включая обработку, передачу тревоги и наведение оптики. Изолированная отметка далеко от объекта ещё не подтверждает, что оператор вовремя получит понятную информацию.

Сравнение способов обнаружения

Способность заметить аппарат не равна способности установить его модель или намерения. Поэтому каналы сравнивают по конкретному сценарию: какой результат нужен, в каких условиях и за какое время.

Что учесть при проектировании системы

Подготовьте исходные данные для обследования:

• Границы территории, критические зоны и требуемое время предупреждения.

• Ожидаемые типы целей, высоты и характер движения.

• Рельеф, застройку, растительность и возможные места установки датчиков.

• Типичные радиопомехи, звуковой фон и погодные условия.

• Существующие камеры, ПО, каналы связи, питание и резервирование.

• Режим работы, рабочие места и обязанности операторов.

• Требования к подтверждению тревог, хранению видео и журналу событий.

Чек-лист помогает начать проект, но не заменяет обследование. До приёмки согласуйте условия испытаний, допустимые пропуски и ложные тревоги. Проверьте время получения подтверждения, сохранение событий и поведение системы при потере связи с датчиком.

Как оценить результат внедрения

Раннее обнаружение БПЛА полезно, когда подтверждённая информация поступает вовремя и персонал понимает порядок действий. Проверяйте совместную работу датчиков, ПО и операторов на сценариях своего объекта. Для подбора состава комплекса передайте специалистам KARNEEV SYSTEMS план территории и требования к предупреждению.
