Какие бывают РЛС и чем они отличаются по задачам

Радиолокационную станцию выбирают под конкретные цели и условия наблюдения. Для охраны склада важно обнаружить человека на открытой площадке, для контроля акватории — небольшое судно, для защиты от БПЛА — воздушную цель. Виды РЛС различают по назначению, обзору, сигналу и исполнению. Эти признаки дополняют друг друга: название одной категории ещё не описывает возможности оборудования.

Почему классификации пересекаются

Одна станция может быть наземной по размещению, охранной по назначению, секторной по обзору и переносной по исполнению. Если она передаёт импульсы и использует доплеровскую обработку, к описанию добавляется определение «импульсно-доплеровская». Противоречия здесь нет: каждый термин отвечает на отдельный вопрос.

Назначение показывает, какие цели требуется обнаруживать. Обзор описывает контролируемое пространство, сигнал — способ получения измерений, исполнение — условия установки. Например, переносная охранная станция на треноге может контролировать сектор наземной территории. Сам факт наземного размещения не означает, что радар предназначен только для наземных целей.

Виды радиолокационных станций по назначению

Контроль воздушного пространства и БПЛА

Воздушные обзорные РЛС обнаруживают и сопровождают летательные аппараты. Для малых дронов требуется учитывать слабое отражение, небольшую высоту полёта и фон местности. Способность видеть крупный самолёт не подтверждает такую же работу по квадрокоптеру. Для антидронной задачи проверяют обнаружение нужного класса БПЛА и устойчивость сопровождения.

Двухкоординатная станция обычно определяет дальность и азимут. Трёхкоординатная дополнительно измеряет угол места, позволяющий оценить высоту. Это влияет на наведение оптики: одной отметки на плоской карте может быть недостаточно для быстрого поиска цели камерой.

Наземная охрана

Охранные радары контролируют движение людей и транспорта на открытых площадках, вдоль ограждения и на подходах к объекту. Они помогают обнаружить пересечение границы зоны и передать тревогу оператору. Здания, рельеф и крупные металлические конструкции влияют на покрытие; за препятствиями могут оставаться участки без наблюдения.

Морское наблюдение и навигация

Береговые станции наблюдают за судами и подходами к причалам. Судовой навигационный радар помогает оценить обстановку относительно собственного судна. В обоих случаях существенны отражения от волн и осадков, а на борту — ещё и движение платформы. Поэтому морское исполнение требует подходящей обработки сигналов и защиты оборудования.

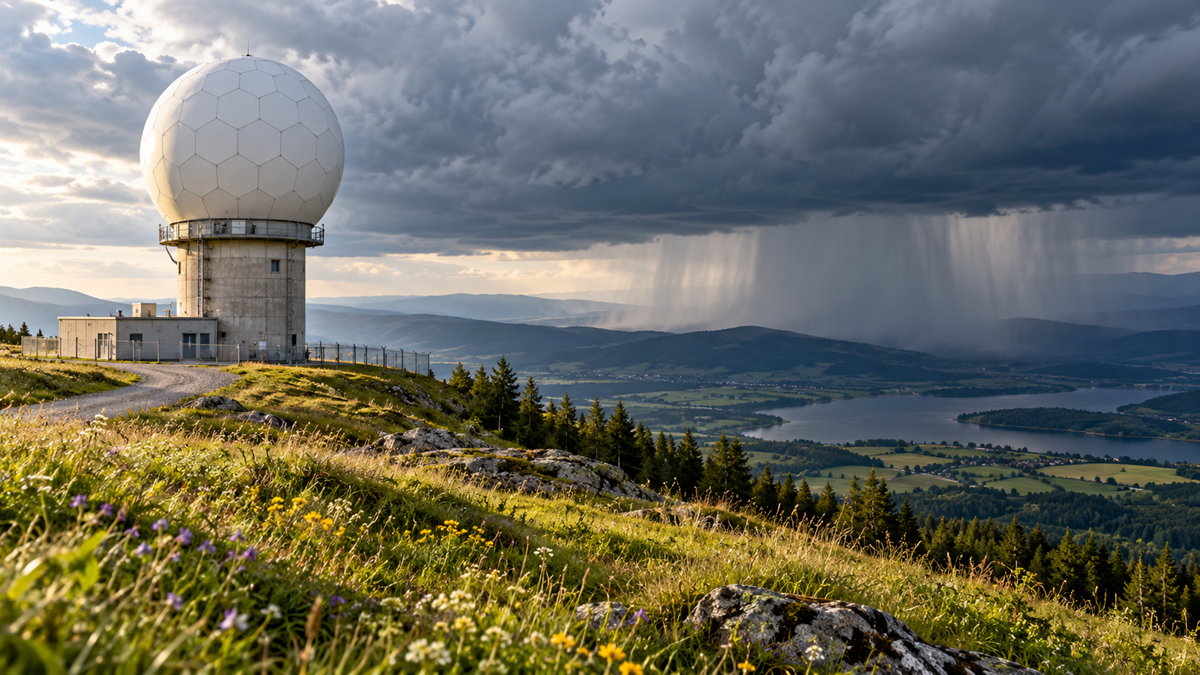

Метеонаблюдение

Метеорологические станции измеряют отражения от осадков, оценивают их распределение и движение. Их задача отличается от охраны периметра. Большая дальность метеорадара сама по себе не делает его подходящим средством обнаружения человека или малого дрона.

Круговой и секторный обзор

Круговой обзор охватывает все направления по азимуту. Он полезен, когда цель может появиться с разных сторон. При последовательном сканировании сведения обновляются по мере повторного просмотра направления: круговой контроль не означает одновременное измерение каждой точки. Для охраны важны период обновления и время формирования устойчивой трассы.

Секторная станция наблюдает ограниченную область. Такое решение применяют для подхода к причалу, открытой стороны площадки или протяжённого участка периметра. Несколько секторов можно объединить с перекрытием. Их количество определяют по геометрии объекта и препятствиям, учитывая также вертикальные границы обзора.

Механическое сканирование меняет направление поворотом антенны, электронное — управлением лучом без такого поворота в пределах доступного сектора. Возможны комбинированные решения. Электронное сканирование не гарантирует круговой обзор: покрытие зависит от конструкции и количества антенных панелей.

Импульсные непрерывные и доплеровские РЛС

Импульсная станция передаёт короткие сигналы и принимает отражения. Задержка возвращения сигнала позволяет определить дальность. В непрерывном радаре излучение идёт непрерывно в пределах рабочего интервала. Простой немодулированный доплеровский вариант измеряет радиальную скорость, но сам по себе не даёт однозначной дальности.

В FMCW-радаре частота сигнала изменяется по заданному закону. Сравнение переданного и принятого сигналов позволяет оценить дальность, а обработка последовательности измерений — скорость. Рабочие параметры выбирает разработчик под нужные характеристики станции.

Слово «доплеровский» обозначает использование эффекта Доплера для оценки движения к радару или от него. Эта обработка совместима с разными сигналами, включая импульсные и FMCW. Поэтому противопоставлять импульсную и доплеровскую станции как взаимоисключающие категории некорректно.

Что означает диапазон

Диапазон связан с длиной волны и влияет на взаимодействие сигнала с целью, осадками и окружающими поверхностями. При одинаковом размере антенны более короткая волна позволяет получить более узкий луч. Но дальность и способность различать близкие цели зависят также от антенны, полосы сигнала, мощности и обработки. По одному обозначению диапазона нельзя выбрать лучший радар для объекта.

Стационарные мобильные и переносные станции

Стационарное размещение подходит для постоянной охраны: заранее готовят опору, питание, связь и обслуживание. Выбранные высота и место установки должны обеспечивать нужный обзор. Увеличение высоты не устраняет все ограничения рельефа и застройки.

Мобильный комплекс перевозят на транспортной платформе. Работа во время движения и работа после остановки — разные возможности, которые нужно проверять отдельно. Переносное оборудование разворачивают силами расчёта; важны масса всего комплекта, автономность, устойчивость опоры и время подготовки к наблюдению.

Сравнивая типы радиолокационных станций по исполнению, учитывают климат, ветровую нагрузку, доступ к кабелям и совместимость с программным обеспечением. Для совместной работы с камерами и тепловизорами нужны согласованные координаты, время и передача данных о цели. Наличие сетевого разъёма ещё не подтверждает готовую интеграцию.

Сравнение по практическим задачам

Типы РЛС удобно сравнивать по отдельным признакам. Таблица показывает, что проверять при выборе; варианты из разных строк могут сочетаться в одной системе.

Камера помогает понять, что именно вызвало тревогу; тепловизор дополняет проверку ночью. Радиолокационная классификация остаётся оценкой алгоритма. Её точность проверяют на характерных целях и помехах конкретного объекта.

Как выбрать станцию для охраняемого объекта

До подбора оборудования зафиксируйте исходные данные:

• Какие цели нужно обнаруживать и какие события считать тревогой.

• Границы объекта, рельеф, застройку и направления контроля.

• Круговой или секторный обзор, требуемые высоты наблюдения.

• Время предупреждения с учётом проверки тревоги и действий персонала.

• Постоянное или временное размещение, питание и каналы связи.

• Совместимость с камерами, тепловизорами и журналом событий.

На приёмке проверяют покрытие, устойчивость трасс, ложные тревоги и весь путь события до оператора. Такой чек-лист помогает подготовить задачу, но не заменяет обследование площадки. Специалисты KARNEEV помогут сопоставить условия объекта с характеристиками РЛС и составом системы наблюдения.
