Инфракрасный мониторинг в медеплавильной промышленности

Значение тепловизоров в процессе производства меди

Производство меди — это комплексный технологический цикл, включающий пирометаллургические и гидрометаллургические этапы. Медь востребована в энергетике, электронике, транспортной отрасли и новых технологиях. С ростом уровня электрификации мира значение стабильного качества медеплавильных процессов становится ещё важнее.

Инфракрасный мониторинг помогает обеспечить:

• круглосуточный контроль температур;
• стабильность технологических режимов;
• безопасность оборудования и персонала;
• повышение качества конечного продукта;
• снижение затрат на обслуживание.

Почему тепловизионный контроль нужен медеплавильному производству

1. Точное измерение температуры в режиме реального времени

Плавильные агрегаты работают при экстремальных температурах. Любой локальный перегрев или охлаждение может привести к браку или повреждению оборудования.
ИК-мониторинг обеспечивает непрерывные, точные и бесконтактные измерения.

2. Повышение безопасности персонала

Контактные методы (например, термопары) подвержены износу и требуют приближения к горячим зонам.
Дистанционные тепловизоры сокращают риски и повышают безопасность.

3. Снижение эксплуатационных затрат

Раннее обнаружение проблем помогает оптимизировать расход энергии, снизить производственные потери и продлить срок службы оборудования.

4. Предиктивное обслуживание

ИК-анализ выявляет изменения в тепловой картине оборудования задолго до выхода его из строя. Это позволяет планировать ремонт заранее.

5. Аналитика и архивирование данных

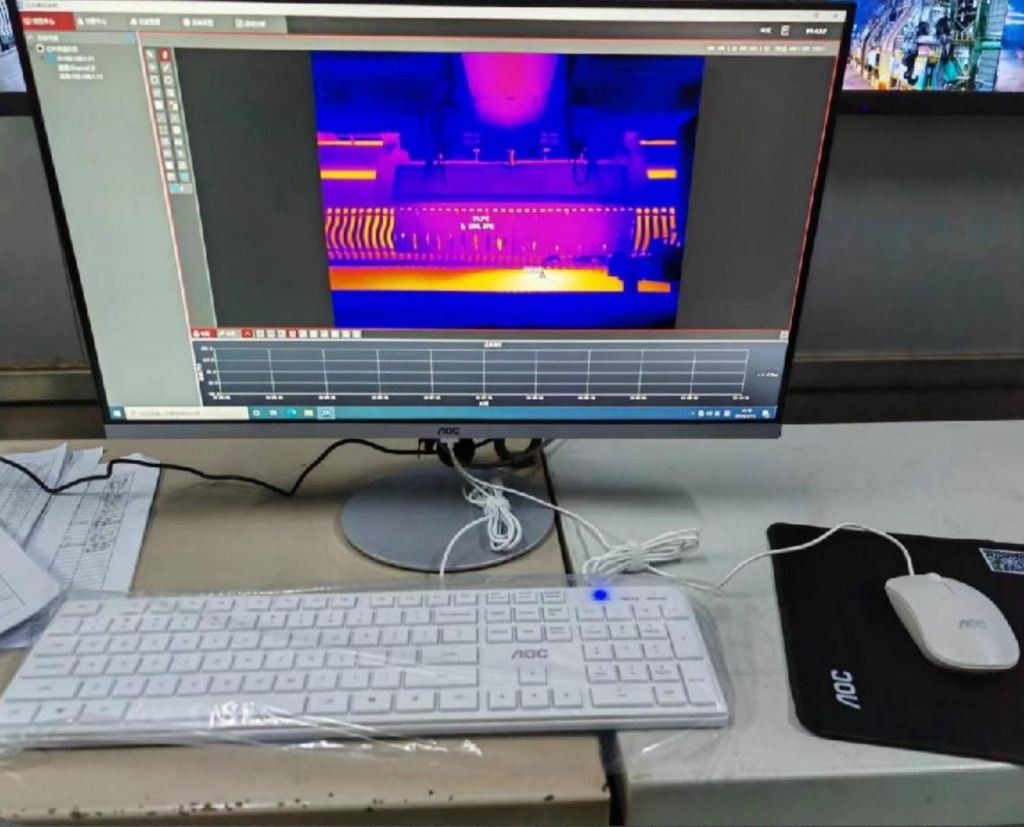

Современные системы фиксируют полный тепловой профиль, создают архив измерений и формируют базу для оптимизации технологий.

Контроль PS-конвертера

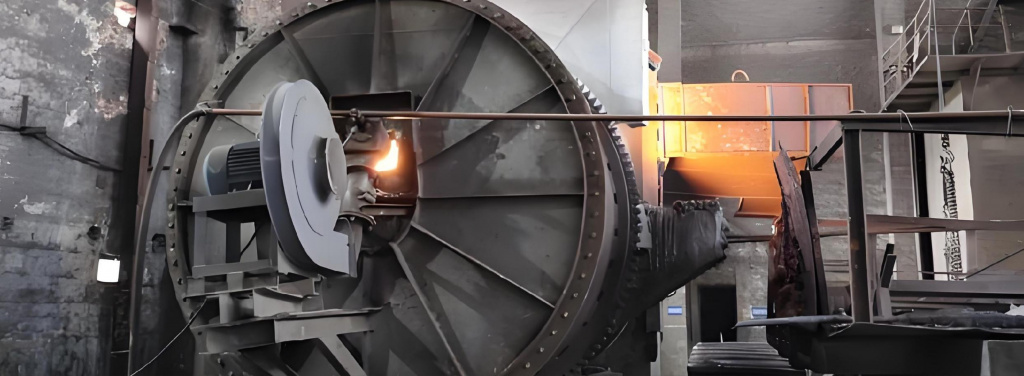

PS-конвертер — один из ключевых агрегатов медеплавильного производства. Его корпус и отдельные зоны могут нагреваться до сотен градусов, а температура распределяется неравномерно.

Основные проблемы традиционного контроля

• измерения «по точке» не дают полной картины;
• невозможно увидеть локальные перегревы по всей поверхности;
• ручные замеры опасны и не подходят для непрерывного мониторинга.

Как помогает ИК-контроль

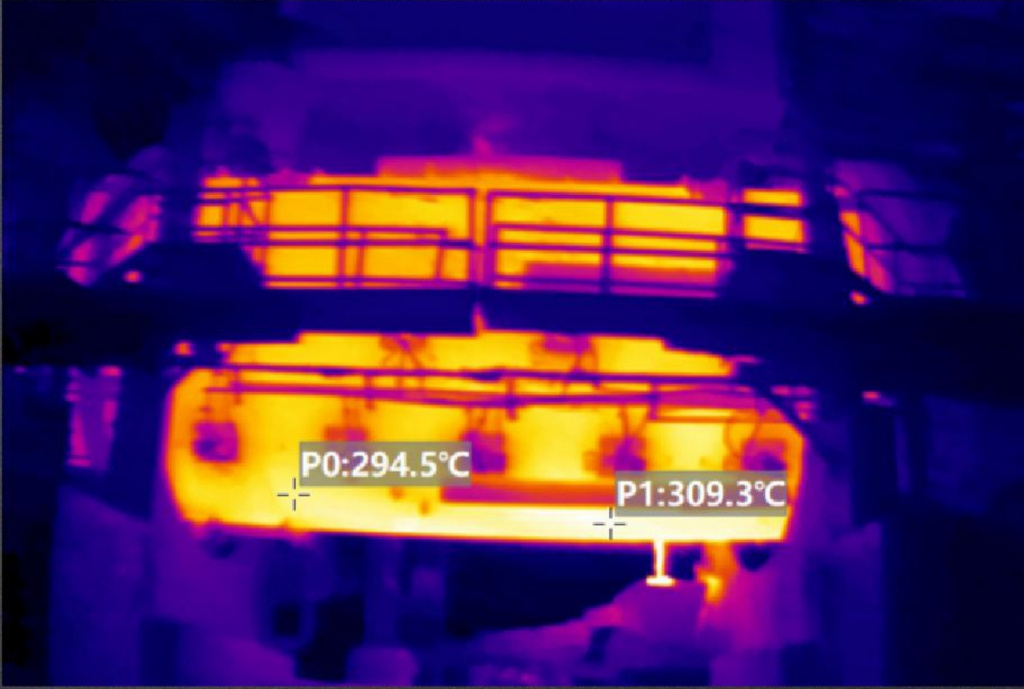

Инфракрасный мониторинг позволяет фиксировать температуру корпуса конвертера по всей площади и в реальном времени.
Тепловые карты помогают определить:

• зоны перегрева;
• нарушения в огнеупорной кладке;
• деформации конструкции.

ИК-анализ повышает точность контроля и снижает риск аварий.

Контроль анодной печи

Анодная печь работает при температурах, которые превышают 1200 °C. Нагрев корпуса происходит неравномерно, что может привести к утечкам тепла, повреждению футеровки и аварийным остановкам.

Основные сложности

• точечные измерения малоинформативны;
• трудно контролировать температуру всего корпуса;
• необходим непрерывный онлайн-мониторинг.

Что даёт тепловизионное наблюдение

Инфракрасные камеры фиксируют распределение температуры по всей поверхности печи. Это позволяет:

• выявлять локальные аномалии;
• отслеживать состояние футеровки;
• оценивать тепловые потери;
• предотвращать перегрев и нарушение геометрии корпуса.

Контроль температуры расплава

Перед выпуском расплава температура жидкой меди должна быть известна с высокой точностью. Ошибки приводят к отклонению состава, ухудшению качества продукции и перерасходу энергии.

Основные трудности классических методов

• контактные зонды быстро выходят из строя;
• высокая температура и пыль создают помехи;
• нет возможности быстро оценить всю зону выпуска.

Как помогает ИК-мониторинг

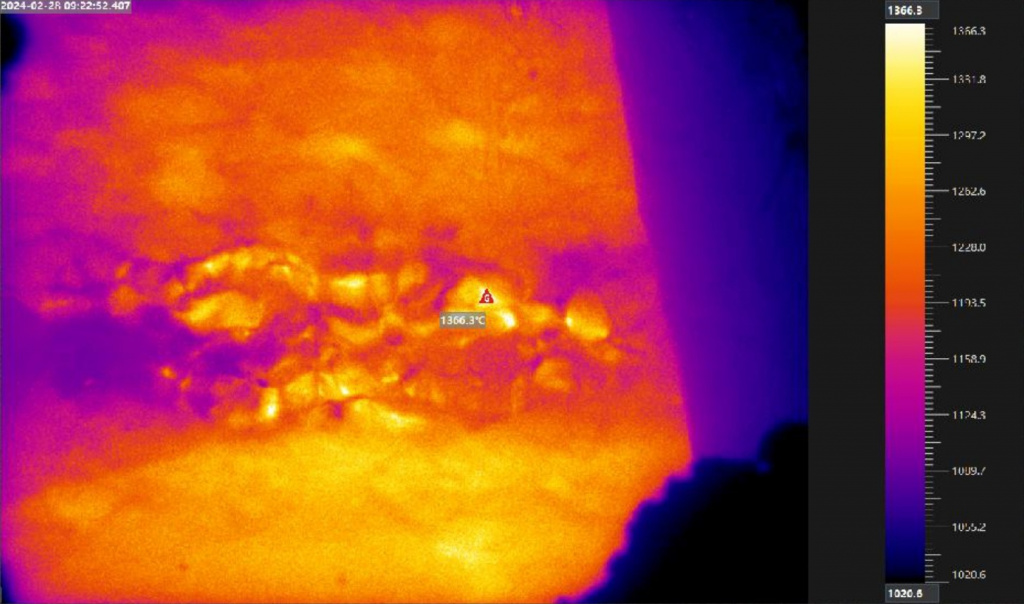

Тепловизоры позволяют измерять температуру расплава на расстоянии, работая через смотровые окна или защитные стёкла.
При этом учитываются:

• отражения;
• толщина огнеупора;
• изменения теплового фона.

Контроль электролизных ванн

В процессе электролиза на катодных пластинах возможны короткие замыкания, которые:

• увеличивают энергопотребление;
• ухудшают качество осаждаемой меди;
• вызывают аварии и простой оборудования.

Как тепловизоры решают проблему

ИК-контроль позволяет:

• выявлять короткие замыкания по температурным аномалиям;
• определять конкретные пластины с дефектом;
• фиксировать зоны перегрева;
• документировать данные для анализа.

Тепловизионный мониторинг повышает энергоэффективность и снижает риски в электролизных цехах.

Итоги

Инфракрасный мониторинг в медеплавильной промышленности позволяет:

• обеспечить безопасность персонала и оборудования;
• оптимизировать технологические процессы;
• повысить качество конечной продукции;
• уменьшить энергопотери;
• снизить вероятность аварий и внеплановых ремонтов.
